CT12350 Instant sähköinen vedenlämmitin PCBA

CT12350 välitön sähköinen vedenlämmitin PCBA

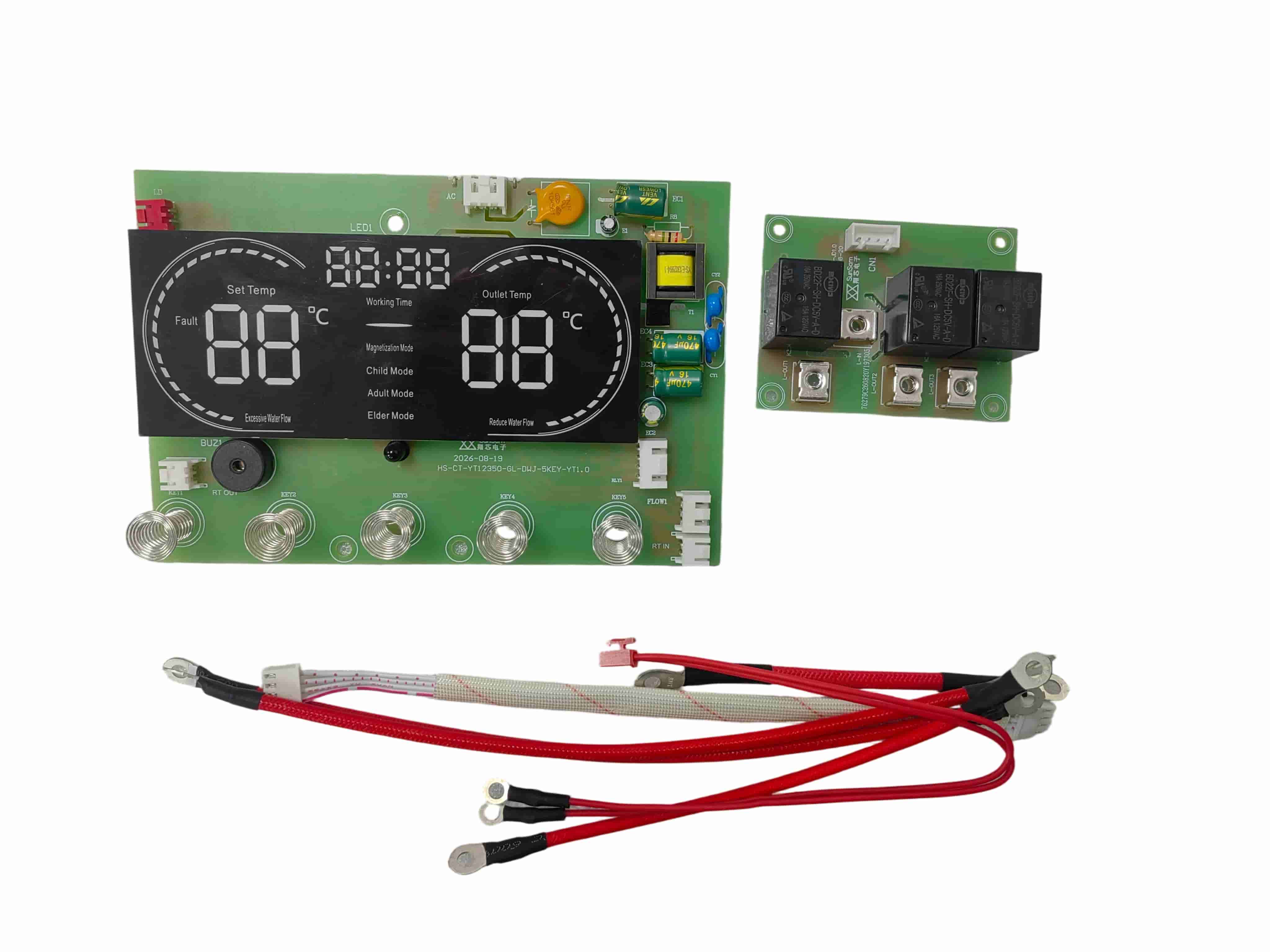

CT12350 Instant sähköinen vedenlämmitin PCBA on integroitu ohjausratkaisu, joka on kehitetty 220 V, 6 kW pikavesilämmitysjärjestelmiin. Se yhdistää vaiheittaisen lämmityksen ohjauksen, vesivirtauksen tunnistuksen, lämpötilan säädön, LED-näytön ohjauksen ja useita vikasuojaustoimintoja yhdellä PCBA:lla.

CT12350 on suunniteltu kotitalouksien pikakäyttöisille sähkölämmittimille ja räätälöityille kuumavesilaitteille, ja se tukee laitteiston, laiteohjelmiston, näytön ja käyttöliittymän mukauttamista erilaisiin OEM- ja ODM-projekteihin.

6 kW lämmityksen ohjaus seitsemällä tehotasolla

Testattu hakkuriteholähdeversio toimii AC 150–280 V taajuudella 50 Hz. AC 220 V:n nimellisjännitteellä PCBA tukee 6 000 W:n maksimilämmityskuormaa ja ohjaa kolmea lämmitystehoryhmää.

Saatavilla on seitsemän tehotasoa joustavamman lämpötilan säätelyn aikaansaamiseksi:

- Taso 1: 1 400 W

- Taso 2: 2 200 W

- Taso 3: 2 400 W

- Taso 4: 3 600 W

- Taso 5: 3 800 W

- Taso 6: 4 600 W

- Taso 7: 6 000 W

Monitasoisen lämmitysrakenteen ansiosta säädin voi valita sopivan tehon käyttötavan, veden lämpötilan ja lämmitystarpeen mukaan.

Älykäs vakiolämpötilan säätö

Vedenlämmittimen CT12350 ohjauskortti tarjoaa säädettävän lämpötila-alueen 30–55 °C. 50 kΩ NTC-lämpötila-anturia käytetään lämpötilan havaitsemiseen ja ohjauksen takaisinkytkentään.

AI-tilassa PCBA valitsee automaattisesti sopivan tehotason ja tavoitelämpötilan tuloveden lämpötilan mukaan. Ohjelmoidut AI-lämpötila-asetukset vaihtelevat välillä 39°C - 45°C testiraportissa kirjatuissa tulolämpötila-olosuhteissa.

Kätevää käyttöä varten on saatavana myös kolme lämpötilatilaa:

- Lapsitila: 38°C

- Aikuisten tila: 42°C

- Senior-tila: 45°C

Säädin tukee automaattista kalibrointia ja vakiolämpötilaparametrien muistia. Tallennettujen näytetestien perusteella tulolämpötilassa 25 °C ja virtausnopeuksissa 1,5 l/min ja 3 l/min mitattu ulostulolämpötila pysyi noin ±2 °C:ssa testatuissa asetuspisteissä.

Vesivirtauksen aktivointi ja valmiustilan ohjaus

PCBA käynnistää lämmityksen ohjausprosessin, kun havaittu vesivirtaus saavuttaa noin 1,5 l/min. Lämmitys pysähtyy, kun virtaus laskee noin 1,3 l/min.

Kun veden virtausta ei havaita, säädin siirtyy valmiustilaan noin kahden sekunnin kuluttua. Näyttö voidaan aktivoida uudelleen painamalla näppäintä tai palauttamalla veden virtaus. Tämä ohjauslogiikka auttaa koordinoimaan lämmitystoimintaa todellisen vedentarpeen kanssa.

Kosketusohjain ja LED-näyttö

CT12350 Instant sähköinen vedenlämmitin PCBA sisältää viisi pääohjausnäppäintä:

- Voimaa

- Lämpötilan tai tehon nousu

- Lämpötilan tai tehon lasku

- AI

- Tilan valinta

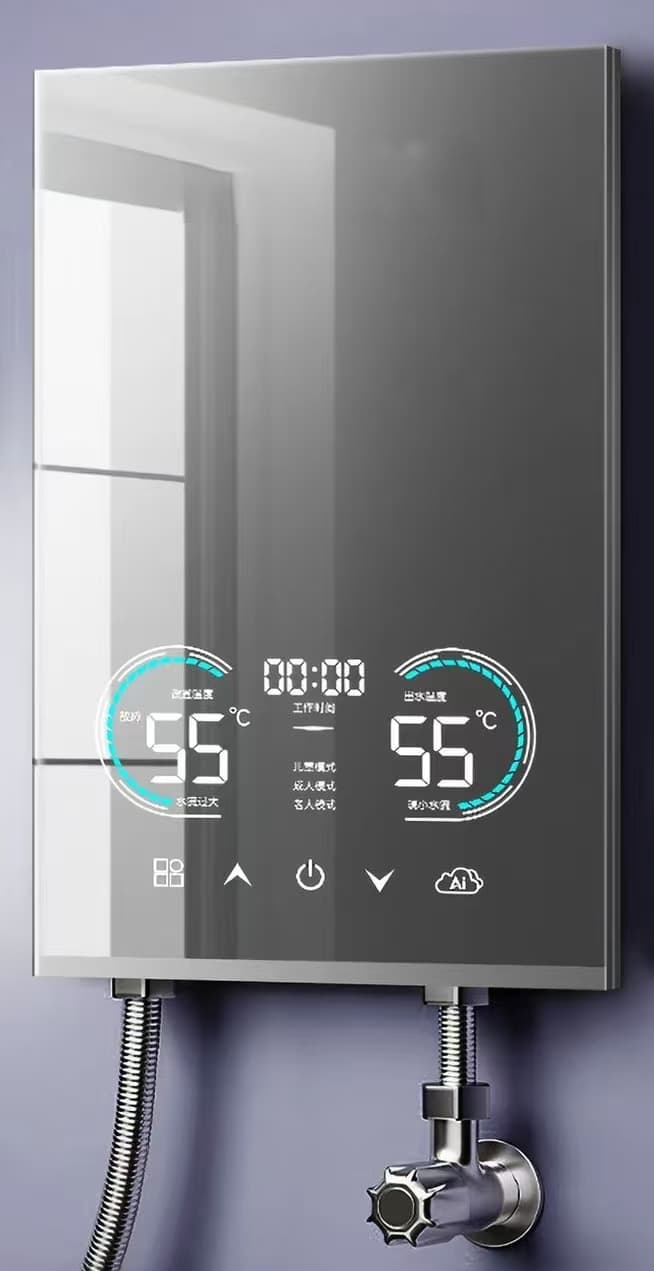

Kosketusohjausliitäntä voi toimia pinta-asennetun 4 mm:n lasipaneelin tai 2 mm:n muovipaneelin kautta, jolloin laitteen valmistaja voi kehittää erilaisia ​​etupaneelimalleja.

LED-näyttö voi näyttää:

- Poistoveden lämpötila

- Säädä lämpötila

- Käyttöaika

- Lämmitystila

- Käynnistystila

- Valittu toimintatila

- Vikakoodit

Näytön kuvakkeita ja käyttöliittymän asettelua voidaan säätää tuotteen ulkonäön ja asiakkaan vaatimusten mukaan.

Useita vikasuojaustoimintoja

CT12350 sisältää useita ohjaus- ja vianmääritystoimintoja välittömiä sähköisiä vedenlämmitinsovelluksia varten.

Kun ulostulolämpötila saavuttaa 63°C, säädin vähentää automaattisesti lämmitystehoa yhdellä tehotasolla. Jos lämpötila saavuttaa tai ylittää 65°C, E4 ylilämpötilahälytys aktivoituu ja lämmitys pysähtyy. Normaali toiminta voi jatkua, kun lämpötila on laskenut alle 55 °C.

Ohjain tukee myös:

- E1 vuotovikahälytys ja lämmityksen katkaisu

- E2 lähtölämpötila-anturin katkos- tai oikosulkusuojaus

- Automaattinen palautus lämpötila-anturin vian poistamisen jälkeen

- Vikakoodinäyttö helpottaa tarkastusta ja huoltoa

Lopullinen suojausteho riippuu koko laitteen suunnittelusta, antureista, kaapeleista, lämmitysjärjestelmästä ja muista turvakomponenteista.

Tärkeimmät tekniset tiedot

| Parametri | Erittely |

|---|---|

| Tuotemalli | CT12350 |

| Tuotetyyppi | Välitön sähköinen vedenlämmitin PCBA |

| Ohjauslevyn suunnittelu | Eristetty integroitu ohjauskortti |

| Käyttöjännite | AC 150–280 V, 50 Hz |

| Nimellisjännite | AC 220 V |

| Suurin lämmityskuorma | 6 000 W |

| Lämmönsäätölähdöt | 3 ryhmää |

| Tehotasot | 7 tasoa |

| Lämpötilan asetusalue | 30–55°C |

| Aktivointivirtausnopeus | 1,5 l/min |

| Sulkuvirtausnopeus | 1,3 l/min |

| Lämpötila-anturi | 50 kΩ NTC 25°C:ssa |

| Esiasetetut tilat | Lapsi 38°C, Aikuinen 42°C, Seniori 45°C |

| Kosketuspaneelin yhteensopivuus | 4 mm lasi tai 2 mm muovipaneeli |

| Käyttölämpötila | −15°C - 65°C |

| Käyttökosteus | 10–95 % RH |

Näytetestaus ja suorituskyvyn todentaminen

Näytetarkistuksen aikana hakkuriteholähdeversio toimi jatkuvasti kahdeksan tuntia 280 V AC -jännitteellä ilman epänormaalia suorituskykyä. Järjestelmä toimi myös kahdeksan tuntia testiympäristössä, jonka lämpötila oli 65 °C ja suhteellinen kosteus 90 %.

Nämä tulokset koskevat testattua näytettä ja määritettyjä testiolosuhteita. Lopulliset sähkö-, ympäristö- ja turvallisuusvaatimukset tulee tarkistaa uudelleen, kun PCBA on integroitu asiakkaan täydelliseen vedenlämmittimeen.

OEM- ja ODM PCBA-räätälöinti

CT12350:tä voidaan käyttää viiteohjausalustana räätälöityihin pikasähköisen vedenlämmitinprojekteihin. Saatavilla olevat suunnittelu- ja valmistuspalvelut sisältävät:

- PCBA-laitteistosuunnittelu

- Sulautetun laiteohjelmiston kehitys

- Lämmitys-ohjauslogiikan räätälöinti

- Näytön ja kosketuskäyttöliittymän mukauttaminen

- Liittimen ja johtosarjan sovitus

- Lämpötila- ja virtausanturin yhteensopivuus

- Komponenttien hankinta

- SMT- ja DIP-kokoonpano

- Toiminnallinen testaus

- Prototyyppi- ja erätuotanto

Projektin arviointia varten asiakkaat voivat toimittaa tarvittavan käyttöjännitteen, lämmitystehon, tuotteen mitat, näytön suunnittelun, anturien tekniset tiedot, kytkentäkaavion ja tavoiteturvallisuusstandardit.

Sovellukset

CT12350 ohjausalusta sopii:

- Kotitalouksien välittömät sähköiset vedenlämmittimet

- Sähköiset välittömät suihkuvedenlämmittimet

- Kompaktit seinään asennettavat vedenlämmittimet

- Kylpyhuoneen ja keittiön lämminvesilaitteet

- Räätälöidyt OEM- ja ODM-vesilämmitysjärjestelmät

Jos olet kehittämässä 220 V:n välitöntä vedenlämmitintä ja tarvitset mukautettavan 6 kW:n ohjauspiirilevyn, ota yhteyttä SunSamiin ja toimita tuotetiedot, piirustukset tai olemassa olevat näytteet. Suunnittelutiimimme voi arvioida ohjausvaatimukset ja valmistella sopivan PCBA-kehitys- ja valmistusehdotuksen.
